Nologo
SKU : START-S12M

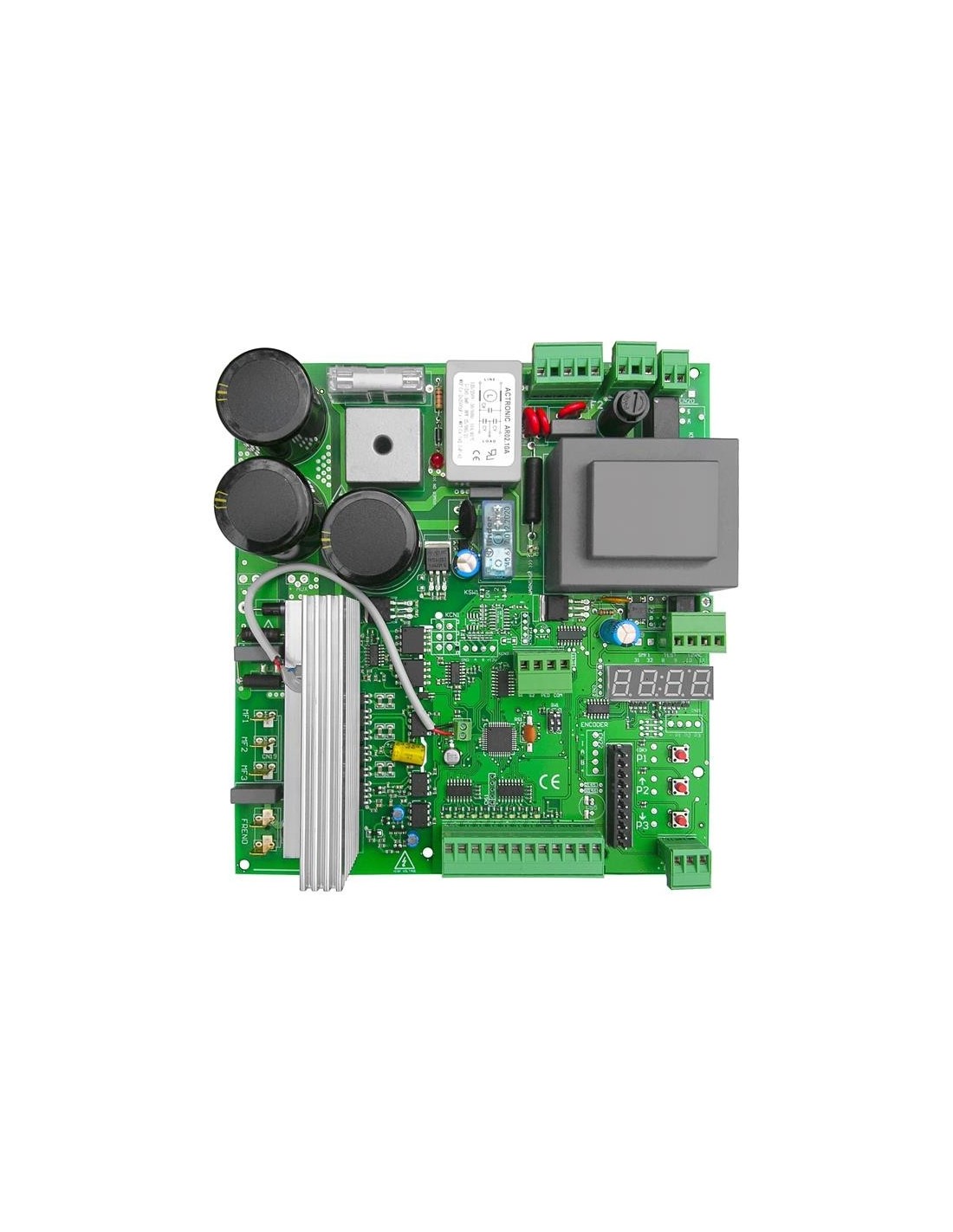

DESCRIPTION DU PRODUIT Nologo START-S12M :
Onduleur central, moteur pour portes rapides/portes pliantes rapides 230Vac max 2CV. Avec connexion triangle
DESCRIPTION
Unité de commande inverseur, opto-isolée, pour 1 moteur triphasé 230Vac max 2CV avec connexion triangle. Spécifique pour portes pliantes rapides ou rapides. Connexion encodeur compatible. Entrées : start-horloge, photo en ch, photo fil en ch, sécurité anti-groupage, fin de course ap et ch, contrôle piéton, compas, stop, interrupteur de ralentissement en ap et ch. Bord de sécurité à contact NC ou 8K2. La gestion du freinage se fait en présence/absence de 230V. La vitesse (fréquence du moteur), l'accélération et l'absorption peuvent toutes être réglées numériquement. Les temps de travail sont programmables en temps réel et personnalisables. Logique de fonctionnement : inversion rapide, copropriété, pas à pas, pause, homme mort, refermeture à la remise sous tension, détection de passage, pré-clignotement, lampe. pause, démarrage progressif, démarrage, ampérométrie, contrôle par boussole (système avec 2 unités de contrôle) et autres fonctions activables. La centrale dispose de 2 emplacements mémoire qui permettent de sauvegarder les paramètres réglés manuellement et donc de pouvoir les rappeler ultérieurement. Carte uniquement, boîte exclue.
CARACTÉRISTIQUES
C'est l'unité de contrôle pour le contrôle de la vitesse du moteur applicable dans diverses situations. Le START-S12M est équipé d'un écran qui permet une programmation simple et intuitive. La structure du menu a été soigneusement étudiée, de manière à permettre une configuration plus claire et immédiate des temps de travail et des logiques de fonctionnement. Les informations concernant l'état et le bon fonctionnement de la centrale peuvent également être lues sur l'écran. des manœuvres et de la température sur le dissipateur IGBT, l'accès peut être protégé par la saisie d'un code à 4 chiffres. Le START-S12M permet l'ouverture et la fermeture de la porte via des boutons et une programmation externe, à utiliser uniquement en cas d'urgence ou de tests du système. Cette opération sera plus simple si la centrale BOX est équipée d'un clavier (COBOX-3). Certaines anomalies de fonctionnement signalées par l'écran présentent les causes et les procédures pour résoudre la situation d'erreur.
CARACTÉRISTIQUES TECHNIQUES :
- Alimentation : 230Vac
- Puissance maximale du moteur : 1500W
- Contact sec : 5A
- Consommation : 12/14Vac 800mA, 24VDc 600mA
- Poids (gr) : 1280
- Dimension (mm) : 200x187x65
