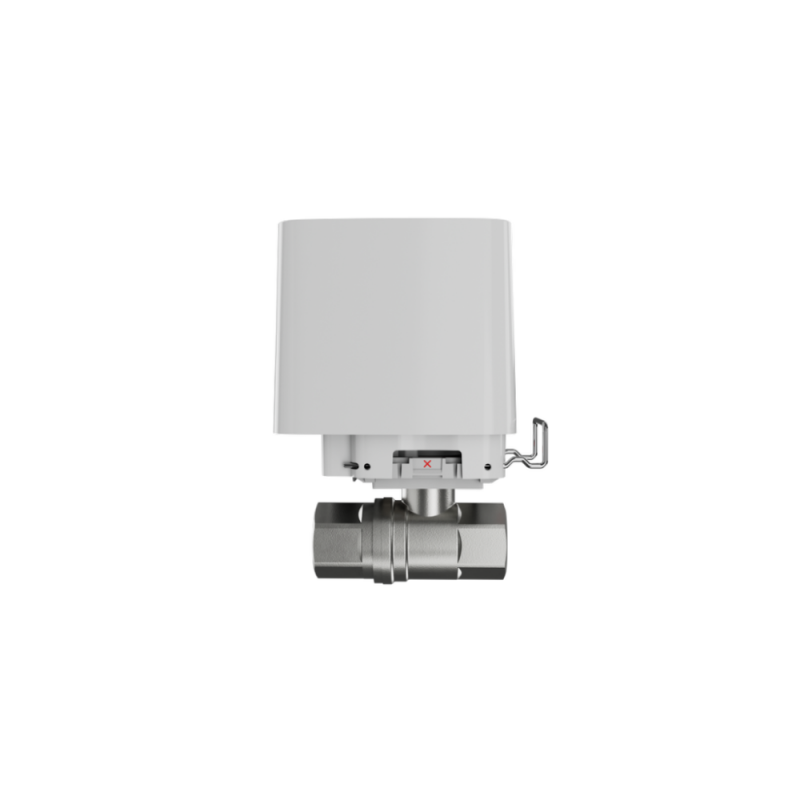

Vanne d'arrêt d'eau Ajax (vanne ¾") 52269 AJWS-3/4 WS-3/4

Robinet d'arrêt d'eau télécommandé 3/4" BLANC

COMPATIBILITÉ

Unités centrales
Hub Plus
Hub 2 (2G)
Hub 2 (4G)
Hub 2 Plus
Hub hybride (2G)
Hub hybride (4G)
Répéteur de signal radio
ReX
ReX 2



ÉTAT DE CONNEXION

Technologie de communication Jeweller
Technologie sans fil exclusive pour la transmission d'événements.
Caractéristiques :
Communication bidirectionnelle.
Protection contre la contrefaçon des appareils.
Cryptage par bloc de clé mobile.
Notifications instantanées.
Configuration à distance depuis les applications Ajax.

Bande passante de fréquence radio
866,0 - 866,5 MHz
868,0 - 868,6 MHz
868,7 - 869,2 MHz
905,0 - 926,5 MHz
915,85 - 926,5 MHz
921,0 - 922,0 MHz
En fonction de la région de vente.

Puissance apparente rayonnée maximale (ERP)
jusqu'à 20 mW
Contrôle automatique de la puissance pour réduire la puissance consommation et interférences radio.

Modulation du signal radio
GFSK

Portée de communication radio
jusqu'à 1 100 m
Entre l'appareil et le hub (ou le répéteur de signal radio) en champ ouvert.

Cryptage du signal radio
Tous les éléments stockés et les données transmises sont protégées par cryptage en bloc avec une clé mobile.

Saut de fréquence
Pour éviter les tentatives d'inhibition et les interférences radio.


COMPOSANTS DE FONCTIONNEMENT

vanne d'arrêt
Vanne d'arrêt Bonomi ½, ¾ ou 1" fourni.

actionneur électrique
Contrôle l'alimentation en eau.

base de montage
Il s'installe entre la vanne d'arrêt et l'actionneur électrique.

crochets de fixation
Ils fixent l'actionneur électrique sur la vanne de coupure. Il existe deux types de crochets : standard (préinstallés) et alternatifs (pour installation dans des lieux publics).



ARRÊT D'EAU

vanne d'arrêt

Applications
alimentation en eau
systèmes de chauffage

Fluide de fonctionnement
eau chaude et froide
liquides non agressifs

Matériau de la vanne d'arrêt
laiton

Type de raccordement et filetage de la vanne d'arrêt
femelle-femelle
Taille du filetage :
½″ (15 mm)
¾ ″ ( 20 mm)
1″ (25 mm)

Pression de fonctionnement
40 bar

Plage de température de liquides pour lesquels la vanne de coupure est adaptée
de 5°C à +120°C

Bride pour connecter l'actionneur électrique

socle de montage
Fabriqué selon la norme ISO 5211.

Levier sur le socle
Pour l'arrêt manuel du alimentation en eau en cas d'urgence. Le contrôle de l'alimentation en eau ne nécessite aucun outil spécial.



ARRÊT D'EAU
actionneur électrique

Couple
jusqu'à 10 N•m

Vitesse de coupure d'eau
en 5 secondes
La valeur peut augmenter en cas de contamination de la vanne d'arrêt.

Télécommande
l'appareil est configuré et contrôlé via les applications Ajax
Les applications Ajax affichent également l'état actuel de l'appareil : ouvert/fermé, état de charge de la batterie, alimentation externe et communication avec le hub.

Commande manuelle
bouton sur le boîtier de l'actionneur électrique
Lorsque vous appuyez sur, la coupe La vanne d'arrêt s'ouvre/se ferme.



CARACTÉRISTIQUES SUPPLÉMENTAIRES

Installation
démontage et installation rapides de l'actionneur électrique sur la bride sans outils
4 positions possibles d'installation de l'actionneur électrique sur la bride
crochets de fixation pour éviter tout démontage non autorisé
La conception permet l'installation, la maintenance et réparation de l'appareil dans les endroits difficiles d'accès : mines, coffrets techniques, murs, etc. Il est possible de remplacer l'unité de commande sans démonter la vanne d'arrêt. L'actionneur électrique se retire de la vanne sans outils.

Indication LED
La couleur d'éclairage LED du logo Ajax indique l'état de l'actionneur électrique
Scénarios
réponse aux alarmes
réponses au changement de mode de sécurité
actions programmées
en appuyant sur le bouton
par température en appuyant sur LightSwitch

Protection contre la surchauffe
L'actionneur électrique est protégé contre la surchauffe. Il peut fonctionner à des températures allant jusqu'à 60 °C sur le lieu d'installation.



PROTECTION ANTI-SABOTAGE

Protection contre la contrefaçon
authentification des appareils

Détection des erreurs de communication à partir de 36 secondes
Le temps de détection de perte de communication dépend des paramètres Jeweller (ou Jeweller/Fiber).

Anti-sabotage
Signale des tentatives de détachement du boîtier de la base de montage.

Crochets de montage pour la fixation
Le kit comprend deux variantes :
Standard (préinstallé) - pour une fixation rapide de l'actionneur électrique à la vanne d'arrêt. Facilement démontable pour un accès rapide à la valve.
Alternative - à installer à la place du crochet standard. Fixez solidement l’actionneur électrique à la vanne d’arrêt. Protège contre le démontage non autorisé de l'actionneur électrique.



ALIMENTATION

Alimenté par batterie

Alimenté par batterie

Alimenté par batterie puissant>
4 × piles CR123A
Jusqu'à 3 ans d'autonomie Autonomie de la batterie.

Alimentation externe possible
9 V⎓, 2 A
Les batteries deviennent une source d'alimentation de secours lorsqu'une alimentation externe est connectée.



ÉTUIS

Dimensions
104 × 140 × 70 mm
Dimensions complètes (vanne d'arrêt Bonomi ½" + actionneur électrique).
104 × 150 × 70 mm
Dimensions complètes (vanne d'arrêt Bonomi ¾" + actionneur électrique).
104,5 × 159 × 70 mm
Dimensions complètes (vanne d'arrêt Bonomi 1" + actionneur électrique).
93 × 70 × 95 mm
Dimensions de l'actionneur électrique.
75 × 27 mm
Dimensions du robinet d'arrêt Bonomi ½".
80 × 32 mm
/>Dimensions du robinet d'arrêt Bonomi ¾".
90 × 41 mm
Dimensions du robinet d'arrêt Bonomi 1".

Poids
869 g
Poids total (vanne d'arrêt Bonomi ½" + actionneur électrique).
1012 g
Poids total (vanne d'arrêt Bonomi ¾" + actionneur électrique).
1012 g
Poids total (vanne d'arrêt Bonomi ¾" + actionneur électrique).
1336 g
Poids total (vanne de coupure Bonomi 1" + actionneur électrique).
536 g
Poids de l'actionneur électrique.
333 g
Poids de la vanne d'arrêt Bonomi ½".
476 g
Poids de la vanne d'arrêt Bonomi ¾".
800 g
Poids de la vanne d'arrêt Bonomi 1" vanne.

Températures de fonctionnement
de 0°C à +60°C

Humidité admissible

jusqu'à 95 %

Classe de protection
IP56



ENSEMBLE COMPLET
WaterStop Jeweller
4 piles CR123A
Préinstallées.
Guide de démarrage rapide
