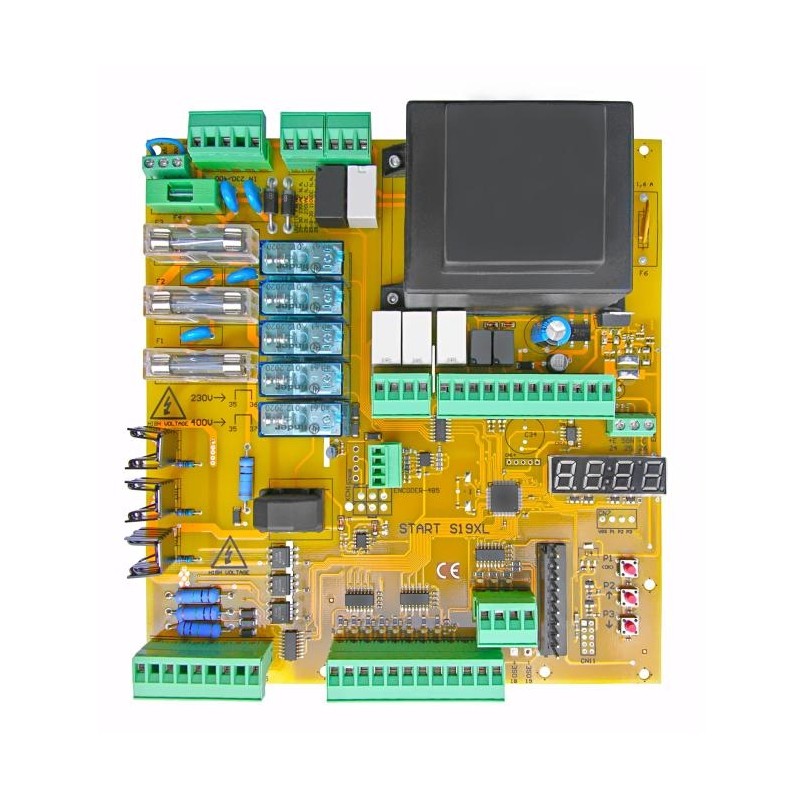

Zentrale Steuerplatine mit Phasensteuerung 230 V 400 V NOLOGO START-S19XL

Nologo

SKU: START-S19XL

PRODUKTBESCHREIBUNG Nologo START-S19XL:

Steuereinheit mit Phasenanschnittsteuerung, 230/400V für Schnelllauftore/Schnellfalttore/Industrieschiebetore

BESCHREIBUNG
Diese neue Steuereinheit ist die weiterentwickelte XL-Version des START-S19. Alle grundlegenden Programmierungen und vorhandenen Funktionen wurden in dieser erneuerten digitalen Version repliziert, perfektioniert und aktualisiert. Der START-S19XL ist mit einem Display ausgestattet, das eine einfache und intuitive Programmierung ermöglicht. Die Struktur des Menüs wurde sorgfältig durchdacht, um eine klarere und unmittelbarere Einstellung der Arbeitszeiten und Betriebslogiken zu ermöglichen.

EIGENSCHAFTEN
In der Steuereinheit START-S19XL ist dies der Fall Integriertes Auslesen und Dekodieren des zu- und ausschaltbaren Absolutwertgebers Kostal 1000/2000. Anstelle der beiden Schütze haben wir eine Reihe von 16-A-Relais in den Nulldurchgangskreis eingefügt, die die Netzspannung während des Zyklus zweimal erkennt und sicherstellt, dass die momentane Netzspannung Null ist, bevor der Schalter der Stromversorgung aktiviert wird. Mit dem gleichen elektrischen Kontakt können Sie durch Nulldurchgangsschaltung größere Lasten mit deutlich höherer Zuverlässigkeit und Haltbarkeit steuern. Zusätzlich zu den Standardfunktionen sind digitale Anpassungen mehrerer Parameter enthalten. Pausenzeiteinstellung, Vorblinken, Endlagensuche, FCC-Positionseinstellung mit Encoder. Amperometrische Eingriffs- oder Verzögerungsstufen, 9 Betriebslogiken, Eingangstest, Durchgangserkennung, Steuergeräte-Reset, zwei abrufbare Speicherbänke, 5 Standardvoreinstellungen, 4-stelliger Schutzcode, 8k2-Flankeneingang, Kompassfunktion, Motorbremse (Dauerspannung von 0 bis 3 Sekunden), Notbetrieb, Totmann-Schließbefehl, Betätigungszähler, Kostal-Encoder-Positionslernvorgang, Ampereverbrauchsanzeige, SOFT-START. Steckverbindung für Funkempfänger (nicht im Lieferumfang enthalten) mit HCS Nologo-Fix- und Rolling-Code-Management. Nur Platine, ohne BOX.

TECHNISCHE EIGENSCHAFTEN:
- Stromversorgung: 230/400 VAC
- Maximale Motorleistung: 1500 W
- Trockenkontakt: 5A
- Verbrauch: 24VAC 500mA
- Gewicht (gr): 1450
- Abmessung (mm): 187x198x65
