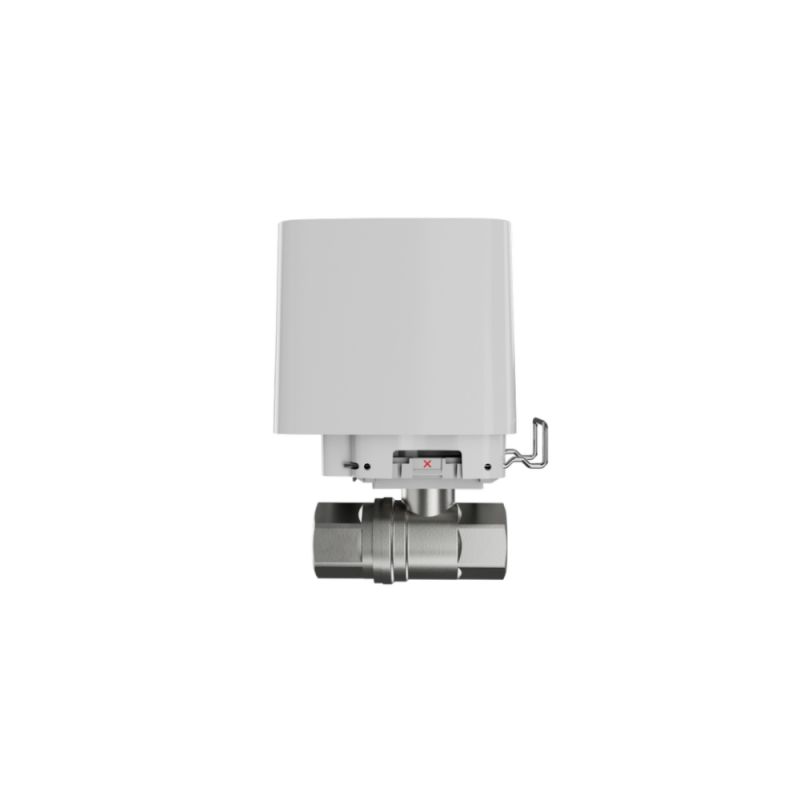

Ferngesteuertes Wasserabsperrventil 1" WEISS
KOMPATIBILITÄT
Zentraleinheiten
Hub Plus
Hub 2 (2G)
Hub 2 (4G)
Hub 2 Plus
Hub Hybrid (2G)
Hub Hybrid (4G)
Funksignal-Repeater
ReX
ReX 2
VERBINDUNGSSTATUS
Juwelier-Kommunikationstechnologie
Proprietäre drahtlose Technologie zur Ereignisübertragung.
Funktionalität:
Zwei-Wege-Kommunikation.
Schutz vor Gerät Fälschung.
Moving-Key-Block-Verschlüsselung.
Sofortige Benachrichtigungen.
Fernkonfiguration über Ajax-Apps.
Frequenzbandradio
866,0 - 866,5 MHz
868,0 - 868,6 MHz
868,7 - 869,2 MHz
905,0 - 926,5 MHz
915,85 - 926,5 MHz
921,0 - 922,0 MHz
Je nachdem der Vertriebsregion.
Maximale effektive Strahlungsleistung (ERP)
bis zu 20 mW
Automatische Steuerung der Stromversorgung zur Reduzierung des Energieverbrauchs und Funkstörungen.
Funksignalmodulation
GFSK
Reichweite der Funkkommunikation
bis zu 1100 m
Zwischen dem Gerät und dem Hub (oder Funksignal-Repeater) auf freiem Feld.
Verschlüsselung des Funksignals
Alles gespeichert und übertragene Daten werden durch Blockverschlüsselung mit einem mobilen Schlüssel geschützt.
Frequenzsprung
Um Hemmungsversuche und Funkstörungen zu vermeiden.
BETRIEBSKOMPONENTEN
Absperrventil
½, ¾ oder 1" Bonomi-Absperrung Ventil im Lieferumfang enthalten.
elektrischer Stellantrieb
Steuert die Wasserversorgung.
Montagesockel
Es wird zwischen dem Absperrventil und dem Elektroantrieb montiert.
MontagehakenSie fixieren den Elektroantrieb am Absperrventil. Es gibt zwei Arten von Haken: Standard (vorinstalliert) und alternativ (zur Installation an öffentlichen Orten).
WASSERABSCHALTUNG
Absperrventil
Anwendungen
Wasserversorgung
Heizungsanlagen
Betriebsflüssigkeit
heißes und kaltes Wasser
nicht aggressive Flüssigkeiten
Absperrventilmaterial
Messing
Anschlusstyp und Gewinde des Absperrventils
weiblich-weiblich
Gewindegröße:
½″ (15 mm)
¾ ″ ( 20 mm)
1″ (25 mm)
Betriebsdruck
40 bar
Temperaturbereich von Flüssigkeiten, für die das Absperrventil geeignet ist
von 5°C bis +120°C
Flansch zum Anschluss des elektrischen Stellantriebs
stabil>
Montagesockel
Gefertigt nach ISO 5211-Standard.
Hebel am Sockel
Zum manuellen Ausschalten des Stromversorgung Wasser im Notfall. Für die Steuerung der Wasserversorgung sind keine Spezialwerkzeuge erforderlich.
WASSERABSCHALTUNG
elektrischer Antrieb
Drehmoment
bis zu 10 N•m
Wasserabschaltgeschwindigkeit
in 5 Sekunden
Die Bei Verschmutzung des Absperrventils kann sich der Wert erhöhen.
Fernbedienung
Das Gerät wird über Ajax-Apps konfiguriert und gesteuert
Ajax-Apps Zeigt außerdem den aktuellen Status des Geräts an: offen/geschlossen, Batterieladestatus, externe Stromversorgung und Kommunikation mit dem Hub.
Manuelle Steuerung
Taste am Elektro Antriebsgehäuse
Bei Betätigung öffnet/schließt sich das Absperrventil.
ZUSÄTZLICHE FUNKTIONEN
Montage
Schnelle Demontage und Montage des Elektroantriebs am Flansch ohne Werkzeug
4 mögliche Montagepositionen des Elektroantriebs am Flansch
Montagehaken zur Vermeidung unbefugter Montage Demontage
Das Design ermöglicht die Installation, Wartung und Reparatur des Geräts an schwer zugänglichen Stellen: Bergwerke, Technikkästen, Wände usw. Der Austausch der Antriebseinheit ist ohne Demontage des Absperrventils möglich. Der elektrische Stellantrieb wird ohne Werkzeug vom Ventil entfernt.
LED-Anzeige
Die LED-Leuchtfarbe des Ajax-Logos zeigt den Status des elektrischen Stellantriebs an
Szenarien
Reaktion auf Alarme
Reaktionen auf die Änderung des Sicherheitsmodus
geplante Aktionen
durch Drücken der Taste
nach Temperatur
durch Drücken von LightSwitch
Schutz vor Überhitzung
Der elektrische Stellantrieb ist vor Überhitzung geschützt. Es kann bei Temperaturen bis zu 60°C am Installationsort betrieben werden.
ANTISABOTAGE-SCHUTZ
Schutz vor Fälschungen
Geräteauthentifizierung
Erkennung eines Kommunikationsfehlers
ab 36 Sek.
Zeitlicher Kommunikationsverlust Die Erkennung hängt von den Einstellungen des Juweliers (oder Juweliers/Faser) ab.
Manipulationsmanipulation
Meldet Versuche, das Gehäuse von den Basisbefestigungshaken zu lösen.
Montagehaken zur Befestigung
Das Kit umfasst zwei Varianten:
Standard (vorinstalliert) – zur schnellen Befestigung des elektrischen Stellantriebs am Absperrventil. Leicht abnehmbar für schnellen Zugriff auf das Ventil.
Alternative – zur Montage anstelle des Standardhakens. Befestigen Sie den elektrischen Stellantrieb sicher am Absperrventil. Schützt vor unbefugter Demontage des Elektroantriebs.
STROMVERSORGUNG
Batteriebetrieben
Batteriebetrieben
Batteriebetrieben
4 × CR123A-Batterien
Bis zu 3 Jahre Batterielebensdauer.
Externe Stromversorgung möglich
9 V⎓, 2 A
Batterien werden zu einer Notstromquelle, wenn eine externe Stromversorgung angeschlossen wird.
KOFFER
Abmessungen
104 × 140 × 70 mm
Komplette Abmessungen (Bonomi ½" Absperrventil + elektrischer Stellantrieb).
104 × 150 × 70 mm
Komplette Abmessungen (Bonomi ¾" Absperrventil + elektrischer Stellantrieb).
104,5 × 159 × 70 mm
Komplette Abmessungen (Bonomi 1" Absperrventil + Elektroantrieb).
93 × 70 × 95 mm
Abmessungen des Elektroantriebs.
75 × 27 mm
Abmessungen des ½" Bonomi-Absperrventils.
80 × 32 mm
Abmessungen des ¾" Bonomi-Absperrventils.
90 × 41 mm
Abmessungen des 1" Bonomi Absperrventils.
Gewicht
869 g
Gesamtgewicht (Bonomi ½" geschlossen -Absperrventil + Elektroantrieb).
1012 g
Gesamtgewicht (Bonomi ¾" Absperrventil + Elektroantrieb).
1336 g
Gesamtgewicht (Bonomi 1 " Absperrventil + Elektroantrieb).
536 g
Gewicht des Elektroantriebs.
333 g
Gewicht des Absperrventils ½" Bonomi Absperrventil.
476 g
Gewicht des ¾" Bonomi-Absperrventils.
800 g
Gewicht des 1" Bonomi-Absperrventils.
Betriebstemperaturen
von 0°C bis +60°C
Zulässige Luftfeuchtigkeit
bis 95%
Schutzart
IP56
KOMPLETT-SET
WaterStop Jeweller
Vorinstalliert.
Kurzanleitung
